电泳生产线自动加漆装置

电泳漆自动添加设备工作原理：

1. 减少因为人为因素造成忘记添加，添加量太多 , 省涂料膜厚均匀

2. 通过采集工件电泳生产过程中的电流值 , 计算消耗电量，根据电泳漆成份，与工件 消耗电量之间的关系 , 计算电泳漆的实际消费量，设置添加量，设置系数，当消耗量 达到设置量便开始添加，保证电泳槽内电泳漆成份百分比保持稳定。

3. 设备采用了美国 GRACO 气动隔膜油漆泵 , 通过执行阀驱动自动反洗 , 清洗 , 气冲洗 功能 , 来确保管道不会残留堵塞，通过电子称的称重功能方法来恒定添加量 , 从而达 到精准加漆。

电泳漆自动添加设备组成装置主要特点：

1. 自动控制系统根据西门子 PLC 的自动控制中心自动库仑运算，根据电泳槽整流器 上的 PLC 做自动通讯来采集电流通过量。(也可以通过整流机的输出铜排使用霍尼 韦尔电流互感应器来采集电流值计算库仑值)

2. 乳液与色浆泵采用美国 GRACO 使用高性能聚四氟乙烯气动隔膜泵 , 简单耐用无死 点，  无需供气润滑。外置导向换向阀一次成型结构，   自吸力强。最大工作压力 (7bar), 最大自由流量(3.66M2/h)

3. 电子称采用上海耀华 XK3190-C8+ 仪表，使用 4 个 350Ω 传感器的静态称重系统。  具有清零、去皮、零点跟踪、显示毛重、净重、皮重功能称重传感器：精度高、防潮、 防水、可露天安装使用。地磅秤外型美观 , 结构坚固，创新高刚性高强度设计，高强

度结构秤体，适合各种恶劣环境使用，钢结构、模块化、安装方便。

4. 气动碟阀采用北京好利阀业的气动对夹碟阀，    阀体采用超轻铝合金材质，使用安 装方便，防锈蚀性能强。扭矩轻实现了驱动装置的轻量化和小型化，阀板为球形， 长阀颈采用了硫化橡胶的工艺。

阀板 :304SS 阀座：EPDM，  阀轴：2Cr13, 配备气动执行器，  平衡推力设计：双活塞、 双弹簧，变力矩设计，在 0°和 90°时扭矩增强，同扭矩缸径减小，降低耗气量，开关 速度更快，配合阀门限位开关，直观反馈碟阀工作状况。

5. 化工管理采用台塑 UPVC 化工管抗老化，  耐酸硷，  耐冲击，  不易变形，   内壁光滑， 不易结垢，保温性能好，冷胶水结合。

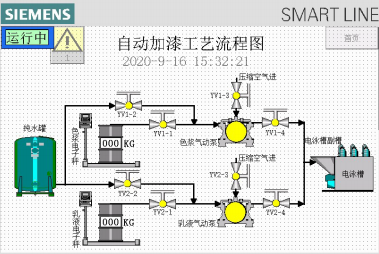

人机界面简介：

安装、调试、操作管理：

1、设备安装由我司负责，调整由本公司负责，并于调整后，提出完整之安装，调整 结果报告。

2、安装完成后，本公司提供技术工程师一名，协助贵客户培训操作员及顺利操作。 依贵公司所交付需完成功能，逐一会同贵公司人员进行测试。

售后服务和保证：

1、保质期

1-1、成套设备的保质期为 12 个月(设备验收后计) ，在保质期内若设备正常使用损坏， 供方负责免费维修。(若服务范围超出江、浙、沪、，则收取车费，住宿费)。

1-2、保质期后，供方收取一定的人工及更换配件的费用。

设备展示：
